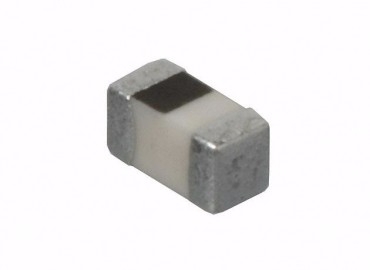

一、高頻陶瓷電感器特性特點：
1.陶瓷材料制成頻率可高達10GHz；
2.嚴格的公差尺寸（±0.05mm）；
3.高精度和較高Q值
二、高頻陶瓷電感器應用領域：手機、無線固話、高頻頭、數據通信、GPS、 WLAN和射頻模塊
三、高頻陶瓷電感器外形尺寸列表
四、高頻陶瓷電感器外形尺寸列表
|
尺 寸 Dimension 代 碼 Codes |
L mm (inch) |
W mm (inch) |
T mm (inch) |
a mm (inch) |
|
1005 （0402） |
1.0±0.15 (0.039±0.006) |
0.5±0.15 (0.020±0.006) |
0.5±0.15 (0.020±0.006) |
0.25±0.10 (0.010±0.004) |
|
1608 （0603） |
1.6±0.15 （0.063±0.006） |
0.8±0.15 (0.031±0.006) |
0.8±0.15 (0.03±0.006) |
0.3±0.2 (0.012±0.008) |
|
2012 （0805） |
2.0±0.2 （0.079±0.008
|
1.25±0.2 （0.049±0.008） |
0.8±0.15 （0.03±0.006） 1.25±0.2 (0.049±0.008) |
0.5±0.3 （0.020±0.012） |
|
3216 （1206） |
3.2±0.2 (0.126±0.008) |
1.6±0.2 （0.063±0.008） |
0.8±0.15 （0.03±0.006） 1.1±0.3 (0.043±0.012) |
0.5±0.3 （0.020±0.012）
|
|
3225 （1210） |
3.2±0.2 （0.126±0.008） |
2.5±0.2 （0.098±0.008） |
1.3±0.3 （0.051±0.012） |
0.5±0.3 （0.020±0.012）
|
|
4532 (1812) |
4.5±0.2 (0.180±0.008) |
3.2±0.2 (0.126±0.008) |
1.5±0.2 (0.060±0.008) |
0.5±0.3 0.020±0.012 |
五、高頻陶瓷電感規格書下載
蘇州谷景電子有限公司，一家專業從事高頻電感，鐵氧體電感，高頻陶瓷電感生產的貼片電感生產商。
