提到0805貼片電感相信對電感行業有點了解的人應該都不會對它感到陌生，或者是最起碼聽說過這個類型的電感。0805貼片電感是比較常規的一種電感產品，其實大家對0805貼片電感是還存在一定誤解的，0805貼片電感不是一款電感，而是一個系列的電感。下面就給大家簡單介紹0805系列貼片電感的幾款常用類型：

一、0805低頻貼片電感：

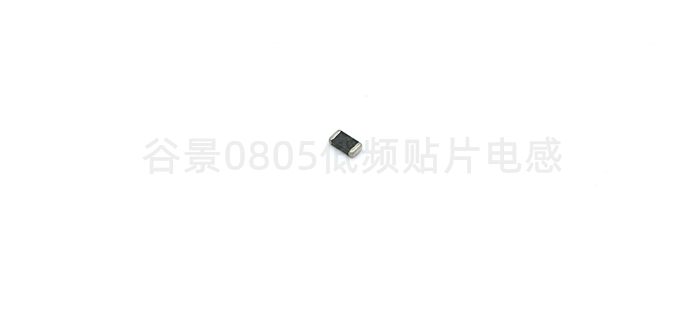

上圖的這款貼片電感就是一款0805低頻貼片電感，對應料號：GSTLI2012-R18KT，從結構上看比較簡單，分為線圈和磁性粉末兩個主要部分。磁芯采用的是鐵氧體磁芯，電流大小250MA，感值0.18uH，阻值是0.4Ω。這種低頻貼片電感主要應用于通信的中低頻段。

二、0805高頻貼片電感：

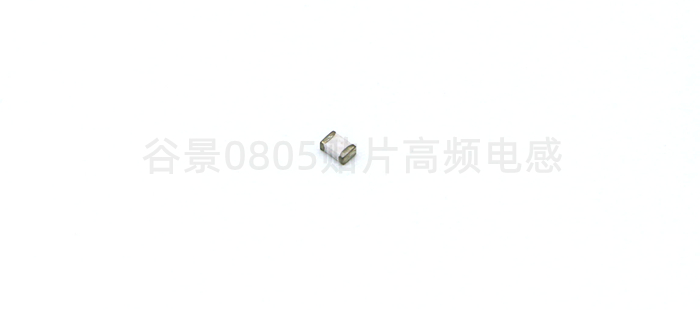

上圖的這款貼片電感是一款0805高頻貼片電感，對應料號：GSTHI2012H2N2JT，這款從結構上看也是比較簡單的，分為線圈和陶瓷磁芯。它的電流大小是600mA，感值是2.2uh，阻值是0.1Ω，主要應用于電子通信的接收端。

三、0805共模貼片電感：

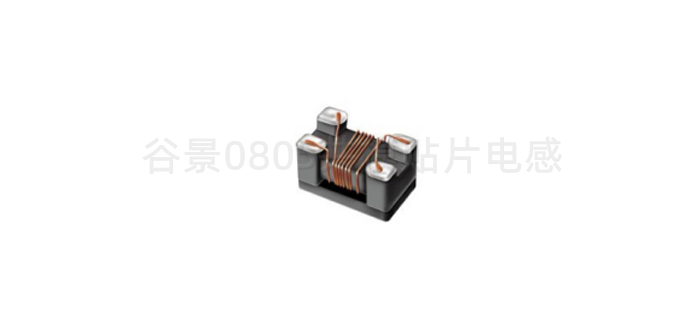

上圖的這款貼片電感是一款0805共模貼片電感，對應料號：GCMH05MT181，這款從結構上看也是比較簡單的，分為線圈和骨架。磁芯采用的也是鐵氧體磁芯，它的電流大小是330mA，阻抗是180Ω，阻值是0.1Ω，主要應用于電子通信領域?yàn)V波使用。

四、0805磁珠貼片電感：

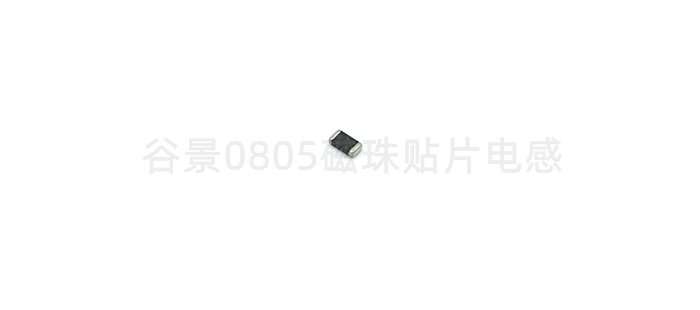

上圖的這款貼片電感是一款0805磁珠貼片電感，對應料號：GSTGB2012-600PT，這款從結構上看也是比較簡單的，分為線圈和粉末。磁芯采用鐵氧體磁芯，它的電流大小是1000mA，阻抗是160Ω，阻值是0.05Ω，主要應用于安規。

以上就是四種常見的0805系列的貼片電感的基礎參數，想要了解更多關于0805貼片電感內容歡迎留言咨詢！
